產品描述

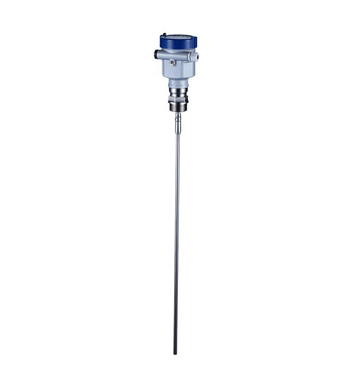

WWGW505系列導波雷達物位計的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微脈沖沿著探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量兩種不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。導波雷達物位計可以應用于各種復雜工況。 多種過程連接方式及探測組件的型式，使得該系列導波雷達物位計適于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
結構原理
特 征：多種zl****天線，抗凝結，抗蒸汽。
應 用：適用于帶揮發性物質或蒸汽的環境下的液體測量（如：焦化行業）；適應過程條件復雜的環 境。
產品參數
***大量程： 30m
測量精度： ±10mm
過程連接： G1"/G2"A/1"NPT
探測組件材料：不銹鋼316L /PTFE
鋼纜/棒直徑： Φ4mm、Φ6mm/Φ10mm
過程溫度： -40～150°C
過程壓力： -1.0～40bar
信號輸出： 兩線制 4～20mA/HART
