主要技術指標
類 別 | 代 號 | 分度號 | 測溫范圍 | 精度等級 | 允許偏差△t ℃ |
鉑電阻 | WZP | Pt100 | -200～800℃ | A級 | -200～650℃時 允差±（0.15或+0.002︱t︱） |
B級 | -200～800℃ 允差±（0.3或+0.005︱t︱） |
注：︱t︱為感溫元件實測溫度******值。
A級允差不適用于t＞650℃的溫度范圍。
A級允差不適用于采用二線制的鉑熱電阻。
熱響應時間：在溫度出階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間稱為熱響應時間T0.5表示。
自然影響：鉑電阻允許通過的***大測量電流為5mA，由此產生的溫升不大于0.3℃。
分度號Pt100：A級 R0=100±0.06Ω；B級 R0=100±0.12Ω
型號規格

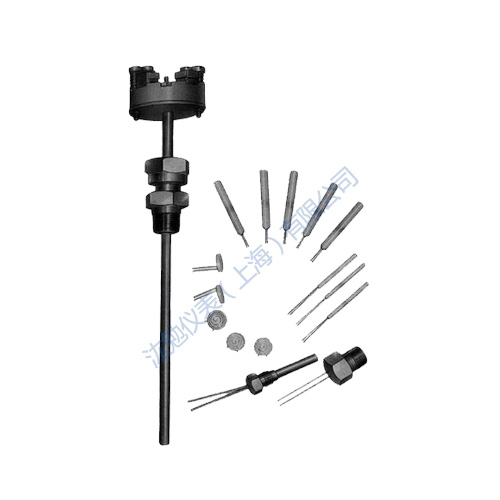

鉑電阻元件
型號 | 分度號 | 測溫范圍 | 精度等級 | 套管材料 | 熱響應時間T0.5S |
WZP-011S | Pt100 | -200～650 | A級 | 陶瓷 | ＜0.15 |
B級 |
WZP-012S | -200～800 | A級 | 陶瓷 | ＜0.2 |
B級 |
WZP-013S | -50～150 | B級 | 1cr18Ni9Ti 不銹鋼 | ＜2 |
WZP-014S | -200～800 | A級 | 陶瓷 | ＜0.5 |
B級 |
WZP-015S | -50～150 | B級 | 1cr18Ni9Ti 不銹鋼 | ≤5 |
WZP-203S | -50～150 | B級 | 1cr18Ni9Ti 不銹鋼 | ≤5 |
WZP-205S | -50～150 | B級 | 1cr18Ni9Ti 不銹鋼 | ≤5 |
端面鉑電阻元件
型號 | 分度號 | 測溫范圍 ℃ | 精度等級 | 套管材料 | 熱響應時間T0.5S |
WZP-018 | Pt100 | -200～500 | B級 | 陶瓷 | ＜0.5 |
WZP-0110 | -50～150 | B級 | 1cr18Ni9Ti 不銹鋼 | ＜5 |
WZP-2012 | -50～150 | B級 | 1cr18Ni9Ti 不銹鋼 | ≤10 |
帶瓷接線板鉑電阻元件
型號 | 分度號 | 測溫范圍 ℃ | 精度等級 | 熱響應時間T0.5S | 長度 | 結構特征 |
WZP-106S | Pt100 | -200～500 | A級或 B級 | ≤15 | 225 250 300 350 400 450 550 650 900 1150 | 測溫部分:為鎧裝形管, 冷端:陶瓷接線板并加避震裝置 |
WZP2-0110 |
注:可作裝配鉑電阻更換元件
