概述
內藏式文丘里管主要是針對工業企業中大管徑、低流速、大流量各類氣體進行流量測量，具有******的結構設計，并在國家大型要點風洞實驗室進行實流標定。可廣泛用于石油、化工、冶金、電力等行業大管徑流體的控制與計量。
適用范圍
1、 公稱直徑：圓形管道：350mm≤DN≤4000mm
矩形管道：350mm×350mm≤DN≤4000mm×4000mm
2、 介質溫度：t≤450℃（大于450℃時，訂貨時請注明）
3、 公稱壓力：PN≤6.4MPa
4、 穩定度：±10Pa
5、 精度等級：0.5級，1級，1.5級
主要特點
1、 對流體產生的阻力小、能耗低。
2、 差壓大、精度高、測量范圍寬。
3、 穩定性好，有平滑的差壓特性。
4、 因其******的結構，長期使用不易發生堵塞現象。
5、 安裝方便，便于維護。
6、 要求的前直管段比標準節流裝置短，約前1.5D，后0.5D
結構形式

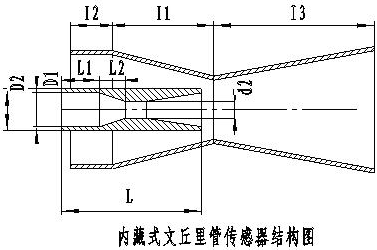

文丘里管道結構示意圖見圖
