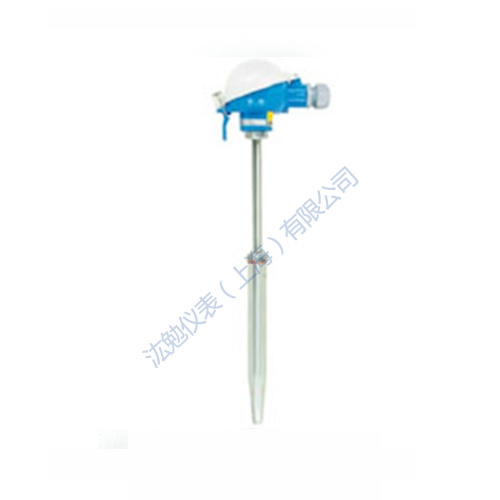

WRER2-93UC超臨界電站用熱電偶是當今世界上一項既成熟又在發展中的火電技術，采用提高蒸汽的壓力、溫度和采用中間再熱技術來提高發電效率，主蒸汽溫度可達610℃、壓力達到40Mpa的水平，機組***大容量已達1.3GW，其效率較亞臨界機組有幅度提高，具有節能和環保雙重效益。
規格與參數
名稱 | 型號 | 分度號 | 測溫范圍 | 工作壓力 | 流速 | 保護管材料 |
單支熱電偶 | WRNR-93UC | K | 0～610℃ | ≤40Mpa | ≤100M/s | 1cr18Ni9Ti 不銹鋼 |
WRER-93UC | E |
雙支熱電偶 | WRNR2-93UC | K |
WRER2-93UC | E |
置入長度1(mm)：50，100，150
﹡特殊長度需與供方協商，特殊訂貨。
熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為直流500V。測量常溫絕緣電阻的大氣條件為：溫度15～35℃相對濕度45％，大氣壓力86～106kpa.
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度乘積應不小于100MΩ.m
即：Rr L>100MΩ L>1m
式中：Rr－熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度,m
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ．
熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％，常溫絕緣電阻應不小于100 MΩ。
