介紹

概述
    均速管亦稱阿牛巴、笛管。均速管是在皮托管測速原理的基礎上發展而來的，由于壓損小、制造成本低、安裝維護方便，各國都有廣泛適用。
工作原理
    均速管的測量原理是將整個圓截面分成多個單元面積相等的圓環（中間為圓）。均速管的檢測桿是一根中空的金屬管。
適用范圍
    1、公稱壓力：25mm≤DN≤6000mm
    2、公稱壓力：PN≤25MPa
    3、介質溫度：t≤650℃
    4、精度等級：1級，1.5級，2.5級
結構形式

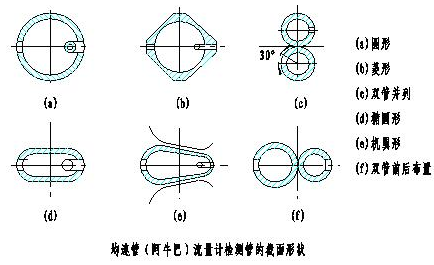

    均速管是檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。檢測桿的截面形狀見下圖：

理論基礎
     均速管流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

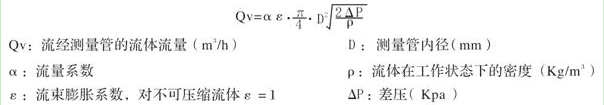

    它的流量計算公式為：

安裝要求
    1、安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。

序號	上游側局部阻力件形式	上游側			下游側
		無整流器		有整流器
		與檢測桿在同一平面內	與檢測桿不在同一平面內	有整流器
1	有一個90°彎頭或三通	7D	9D	6D	3D
2	在同一平面內有兩個90°彎頭 * *	9D	14D	8D	3D
3	在不同一平面內有兩個90°彎頭 * *	19D	24D	9D	4D
4	管道直徑改變（收或擴）	8D	8D	8D	3D
5	部分開啟的閘閥、球閥或其它節流閥	24D	24D	9D	4D

注：*D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

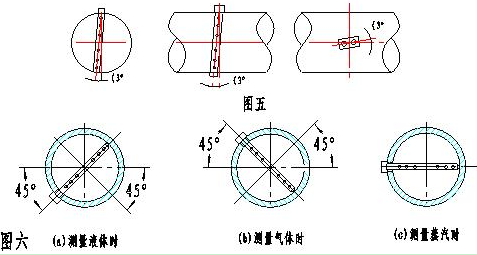

    2、檢測桿插入位置的角度允許偏差范圍見圖五。
    3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入，見圖六：
    4、管道上開孔尺寸Φ40。
    5、補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。
