產品介紹

HMLB系列孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

孔板流量計概述

1、節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點。

2、孔板節流裝置是標準節流件可不需標定直接依照國家標準生產：國家標準GB2624-81流量測量節流裝置的設計安裝和使用；******標準ISO516******標準組織規定的各種節流裝置；化工部標準GJ516-87-HK06

孔板流量計適用范圍

1、公稱直徑： 15 mm ≤DN≤1200mm

2、公稱壓力：PN≤10MPa

3、工作溫度：－50℃≤t≤550℃

4、量程比：1:10， 1:15

5、精度：0.5級，1級

6、節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

產品選型

型號	說明
HMLB	節流裝置
	代號	按其結構特征的兩大基本分類
	K	孔板
	P	噴嘴等
		代號	口徑
		10～1600	10～1600mm
			代號	按其結構形式細分
			H	標準孔板（環室）
			Y	標準孔板（法蘭）
			K	標準孔板（鉆孔）
			L	長徑噴嘴
			W	文丘利噴嘴
			G	經典文丘利管
			S	雙重孔板
			Q	圓缺孔板
			R	1/4圓孔板
			P	偏心孔板
			N	整體（內藏）孔板
			X	楔形孔板
			T	不在上述之列的特殊節流裝置
				代號	介質
				1	液體
				2	氣體
				3	蒸汽
				4	高溫液體
					代號	補償形式
					N	不帶壓力、溫度補償
					P	帶壓力補償輸出
					T	帶溫度補償輸出
					Q	帶壓力、溫度補償輸出
						代號	變送器差壓量程范圍
						0	微差壓量程
						1	低差壓量程
						2	中差壓量程
						3	高差壓量程
							代號	是否帶現場顯示
							W	節流裝置傳感器
							X	智能節流裝置（流量計）

產品展示

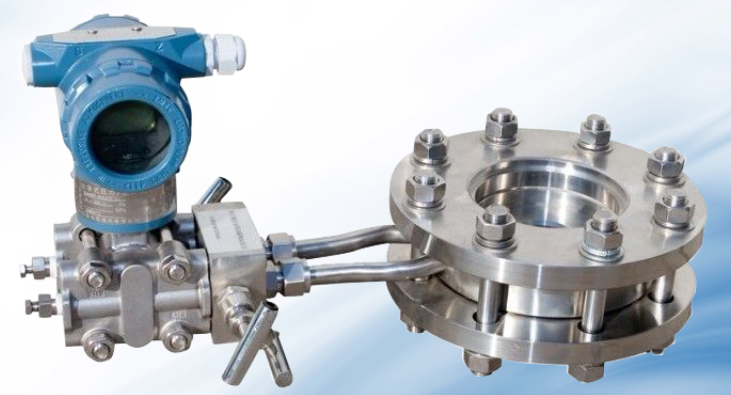

孔板流量計

HMLB系列孔板流量計
